Pedal para guitarra TS808 - Capítulo SIETE

Después de repasar algunos puntos conflictivos del circuito con el tester he detectado una resistencia de 220 Ohms donde debería haber una de 10k. Esa resistencia es la del divisor de tensión con el que se consigue la polarización de 4,5V sobre la cual viaja la onda para que tenga margen entre el 0 y el 9. En mi caso obtenía 8,6V y no había nada de margen y se perdía prácticamente toda la parte positiva de la onda. Así que he cambiado el condensador y el pobre no tenía culpa de nada.

De momento nada más. Pero con la siguiente prueba de sonido veréis que valía la pena el post.

El tono, volumen y gain funcionan perfectamente. Solo me falta buscar una caja metálica de verdad y algunas reflexiones finales.

Pedal para guitarra TS808 - Capítulo SEIS

Ya he he conectado todos los accesorios externos del circuito. Son más de los que parecía.

Así que para manipularlo y probarlo más fácilmente lo he empaquetado todo provisionalmente en una caja de cartón de la siguiente manera:

Aquí ya se ve más claro, entrada a la izquierda, salida a la derecha, interruptor para la pila y potenciómetros para volumen, distorsión y tono. Ahora sí he podido conectar la guitarra y el altavoz para escucharlo pero el resultado es uno de los sonidos más horribles que jamás habréis padecido. Para los muy atrevidos más adelante hay unas pruebas de sonido.

Ahora se trata de encontrar el origen de tanto dolor acústico. Para intentar ver el punto en que una melodiosa guitarra se pudre he montado una especie de sonda que me permita escuchar la señal a su paso por el circuito para localizar el fallo. ¡Osciloscopio humano!

Y por fin lo que estábais esperando, la prueba de sonido seguida de la localización del componente maldito. Ha resultado ser un condensador que tuve que comprar de un tipo diferente al que se especificaba. Dentro vídeo:

Ahora necesito dos condensadores de 1uF de poliester. Aparte de eso tiene pinta de que va a funcionar. ¡Hay que ser optimista!

+ ppiLibros

Uf, qué difícil... he pensado en rehacer la lista de los mejores 10 libros que he leído, y que por tanto recomendaría, y admito que es imposible quitar 3 de los que figuran y poner 3 que acabo de leer que me han gustado mucho... pero estos 3 son tan buenos que deberían estar entre los 10 primeros... vaya compromiso. Los tres venían en el libro electrónico de SONY que compré (por cierto, es curioso que ahora no puedo comprar libros en inglés para leer con él porque no puedes comprar libros en inglés en la tienda de SONY América y la tienda SONY Spain no existe.

Bueno... vamos con ellos:

El retrato de Dorian Gray - Oscar Wilde

Fascinante es la palabra con la que lo definiría. Como descripción pongo el comentario que le hice a un amigo en un correo:

Las reflexiones de Henry, en el cual veo reflejado al propio Oscar Wilde, me asustan, pero pese a lo abominables que son reconozco en ellas mucha sabiduría... cuando dice "influir en una persona es darle la propia alma", esta dando la clave de un terrible poder del cual sin querer podemos ser víctimas o vedugos.

Qué lo hace tan fascinante? Leedlo.


Crimen y Castigo - Fiódor Dostoievski

Me apasiona la mente de los criminales y de los psicópatas... nunca creí que alguien pudiera meterse tan bien en ella como Dostoievski. Uno se pregunta cómo puede saber tan bien lo que circula por la mente de estos individuos. Un libro muy largo, pero muy absorvente.

La Isla del Tesoro - Robert Louis Stevenson

El libro que todo chaval debe leer. Yo lo hice en su día y lo releí en su versión original inglesa. El libro más famosos de piratas sin duda y muy rápido de leer. Si lo leéis desearéis haber podido estar en El Almirante Benbow y oír la canción de los piratas:

- Oh Oh Oh and a bottle of rum.

Pedal para guitarra TS808 - Capítulo CINCO

Lo siguiente es soldar los componentes, para ello hay que taladrar primero con una broca finísima. Menos mal que he podido usar este maquinote, si no habría tardado mucho y probablemente destrozado la placa:

Aunque el problema es que la broca es tan fina que la máquina no la atrapa así que hubo que engordarlo por medios chapuceros, concretamente enrollando unas vueltas con papel. El resultado es aceptable aunque realmente debía haber usado un diámetro más fino aún.

La lista de componentes ha sido bastante complicada de conseguir. No quiero entrar en detalles pero supongo que al ser un diseño bastante antiguo se usaban componentes que actualmente son menos comunes. He tenido que tomar varias alternativas a los valores especificados, los transistores tienen otro "pataje" y los he tenido que cruzar, los condensadores no son del valor exacto ni del tipo que se aconsejaba, y he tenido que rebuscar varias veces en este infierno de resistencias con los dichosos coloritos, del integrado casi tendría que hacer un post completo (seguramente lo haga)...

Así que vete a saber lo que saldrá... pero tampoco vamos a estar testeando en la protoboard, no? Eso sería demasiado serio. Aquí vemos la primera fase con las resistencias:

Y aquí el estado actual con todos los componentes soldados. Los leds no son necesarios, los he añadido yo para que quede más interesante. Un circuito sin leds es como un jardín sin flores.

Outsiders en concierto: Las versiones

Estas son las versiones que hicimos en el concierto de Razzmatazz2:

Tie your mother down de Queen (con aparición estelar de mi viejo slide)

Imagine de John Lennon, versión Eva Cassidy, versión Outsiders, es decir demasiado rápido y subiendo la distorsión poco a poco.

Por último Rock you like a hurricane de los Scorpions una cancionaza que estaba quedando bien pero en medio del solo se le rompió la cuerda al otro guitarra. Lo podéis ver corriendo por el escenario en busca de la de repuesto, que estaba estratégicamente situada en la otra punta y sin sacar de la funda.

Pedal para guitarra TS808 - Capítulo CUATRO

Por fin llegamos al momento que más me interesaba de todos. El revelado, atacado, insolado, como se llame de la placa de circuito impreso. Ya había hecho antes varios circuitos con diferentes técnicas como:

Pinchar los componentes en la protoboard

Soldar en una placa perforada, esto es una radio FM que hice hace tiempo vista por ambas caras. Las pistas se hacen uniendo los puntos con estaño o con cable.

Soldar en una placa comprada tipo sales-kit, concretamente es un emisor FM.

Así que me faltaba tostar mi propia placa de cobre. Vamos a ver el proceso, pero antes de empezar tengo que agradecer el trabajo de Kandahar que vino a ayudar (de lejos), a hacer fotos y sobre todo a curiosear.

He usado una placa de baquelita virgen, es decir, que tiene una base dura y encima una finísima capa de cobre pero sin ninguna protección encima. En este caso voy a proteger las pistas del circuito con rotulador permanente. Me imprimí las pistas y usé el papel como guía.

Con una pedazo de sierra prestada corté la parte de interés:

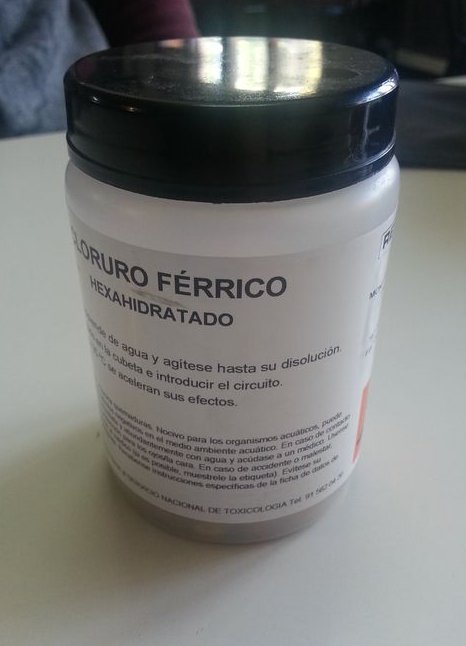

El producto que he usado para chamuscar el metal es el Cloruro Férrico (Hexahidratado) que es capaz de hacer una violenta reacción Redox con el cobre:



2 FeCl₃ + Cu⁰ → 2 FeCl₂ + CuCl₂

2(Fe³⁺ + e^- → Fe²⁺)

Cu⁰ - 2 e^- → Cu²⁺

Esto en el lenguaje de la química es una ferocidad de 9 en una escala de 0 a 10.

La presentación no es muy elegante, viene en bolitas similares a crispis:

Hay que añadirle agua caliente y disolverlo bien, como un té más o menos:

Una vez disuelto tiene este pútrido aspecto, aunque no huele mal:

En esa piscinita se sumerge nuestra placa y se ayuda al proceso removiendo la mezcla, podía notarse la fuerza de las reacciones químicas, todo un volcán en erupción.

Aquí pensamos que sería más rápido si poníamos más producto pero la habilidad no acompañó y el bote cayó estrepitosamente salpicando en todas direcciones.

Es un buen momento para recordar que se trata de un compuesto algo peligroso que puede dañar la piel y objetos metálicos. Esto cayó en ambas cosas. Justo un momento antes Kandahar me leía instrucciones de seguridad como llevar guantes, usar pinzas, ventilar la habitación y todas esas cosas que hace la gente seria. Aclarar con un poco de agua y a correr.

Aquí se ve el proceso a medias, algún cobre ya caído y otro no:

Unos minutos después se había degradado todo menos el rotulador:

Aquí salgo aclarando y secando la placa, a algunos os sonará el sitio:

Para quitar el rotulador cogimos prestado un alcohol, había para escoger...

Aquí descubriendo las pistas:

Y el resultado final...

...que es fantástico, y no es por que yo lo diga, huesitos está de acuerdo:
