Pedal para guitarra TS808 - Capítulo OCHO

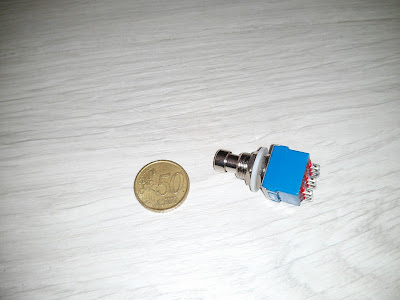

El siguiente paso es conseguir una conmutación que permita bypasear el circuito mediante pulsador y que sea lo bastante dura como para aguantar muchos pisotones. Lo más fácil es usar un pulsador conmutador de  3 polos en 2 posiciones, abreviando 3PDT para los amigos. Aquí podéis ver el que me acaba de llegar:

Esta pieza que parece un componente de lo más vulgar es bastante caro y no suele estar disponible en tiendas del MunRealTM. Al final me costó "solo" 4€ envío incluido.

Es un interruptor interesante, vamos a situarnos:
El interruptor más simple sería un SPST, un polo, un camino (abierto o cerrado)
El conmutador más simple sería el SPDT, un polo, dos caminos (que se conmutan)
El conmutador más simple que se podría usar para este tipo de bypass sería el DPDT, dos polos, dos caminos cada uno.
Pero ya puestos nos interesará otro polo más que usaremos para controlar un led que nos indique si el pedal está en funcionamiento o no. Así tenemos el 3PDT, tres polos, dos caminos cada uno.

La conexión es algo así:


En la foto vemos la posición OFF, la guitarra es dirigida a través del cable rojo directamente al altavoz. La señal pasa limpiamente. El led está conectado por un lado a la tensión de alimentación pero no pasa corriente porque el circuito está abierto.
Cuando se pisa el pulsador, pasamos a ON, las tres palancas cambian la posición a la vez y en esa situación la señal de guitarra es dirigida al cable verde, atraviesa el circuito y sale hacia el altavoz. Simultáneamente se cierra el circuito del led permitiendo que se ilumine.

Además es muy útil que la pila se desconecte cuando no hay cable conectado al pedal para que así no se vaya gastando. Para eso hará falta un  Jack de 6,5 estéreo. Uno como éste:

Normalmente un conector jack estéreo tiene un funcionamiento así:

Cada contacto a su sitio, como es de esperar.

En este caso el truco es aprovechar el canal extra para conseguir unirlo a la malla cuando se enchufa el jack mono así:
Así la pila verá un circuito abierto cuando no haya nada enchufado y se cerrará el circuito al poner el jack.
Añadiendo estos detalles a la cría de pulpo podemos decir que ya tenemos un pulpo adulto en toda regla:
En la foto también se aprecia el led de encendido y un conmutador por arriba para convertir el overdrive en booster.

Ya falta menos.
